Cámaras fotográficas digitales |
|
Como el avance de la ciencia y la técnica no se
detienen y lo nuevo sustituye a lo viejo o ya obsoleto,
tanto la fotografía fija como la grabación de
imágenes en movimiento o de video han ido dejando de
ser "analógicas" para convertirse en
"digitales". Incluso las transmisiones de
señales de los canales de televisión que hasta hace
poco tiempo atrás eran solamente analógicas, están
siendo sustituidas poco a poco por digitales. Entre 2008
y 2010 está programado lo que se ha denominado
"apagón analógico", momento en que todas las
estaciones de televisión se verán obligadas a cesar
las transmisiones en analógico para pasar a transmitir
exclusivamente en digital.
|
 |
|
De la misma forma que el sonido analógico se
puede convertir en digital,.
las imágenes analógicas fijas (como las de fotografía),
o las imágenes en.- movimiento (como las de video), se pueden convertir también en digitales.
La figura de la izquierda muestra un sensor fotográfico digital CCD (Charge- Coupled Device – Dispositivo de carga acoplada). Este sensor convierte las- imágenes que recibe a través del objetivo de la cámara, en señales- analógicas de corriente alterna.
|
|
Habíamos visto anteriormente, que en el caso del sonido analógico el micrófono es el dispositivo
destinado a captar los sonidos y convertirlos en variaciones de tensión o voltaje, para que a continuación un ADC (Conversor Analógico-Digital) los convierta, a su vez, en señales digitales. Sin embargo, en el caso de las cámaras fotográficas y videocámaras digitales una función similar a la que realiza el micrófono con el sonido, lo realiza un sensor CCD (Charge Coupled Device – Dispositivo de carga acoplada) o, en su defecto, un sensor CMOS (Complementary Metal Oxide Semiconductor – Semiconductor de óxido metálico complementario), según
adopte el fabricante de la cámara. Ambos tipos de sensores convierten la luz de las imágenes que reciben a través del objetivo fotográfico en variaciones de tensión o voltaje alterno analógico, que a continuación un Conversor Analógico-Digital (AD), se encarga de digitalizar. |
|
 |
|
|

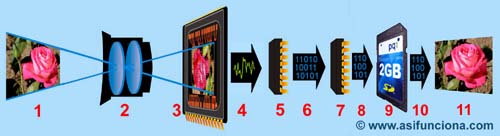

Ilustración simplificada de los componentes internos de una cámara fotográfica digital. En el caso de las cámaras de video, aunque algunas pueden emplear también una tarjeta para almacenar las imágenes que se van tomando, lo más común es que utilicen una cinta de video digital (DV), un
DVD, o un disco duro como medio de almacenamiento masivo.
|
|
|
Las cámaras fotográficas y de video digitales, se componen de un objetivo fotográfico
(2),integrado por una combinación de diferentes lentes; un sensor CCD o un CMOS
(3), que convierte las imágenes captadas (1) en variaciones de voltaje o tensión analógica
(4); un conversor ADC (5), que convierte a continuación las señales analógicas en señales digitales. Un sistema de procesamiento de la señal digital DSP
(7), que procesa las imágenes y las envía a un medio de almacenamiento masivo (tarjeta, DVD, disco duro, cinta de video)
(9) donde se guardan las imágenes digitalizadas. La pequeña pantalla en función de monitor
(11) ayuda a visualizar y encuadrar las imágenes a fotografiar, revisarlas o visualizarlas una vez que se han captado y después de haber sido sometidas previamente a un proceso de conversión digital-analógico empleando un DAC
(Digital-to-Analog Converter – Convertidor Digital-Analógico) que permite hacerlas de nuevo visibles. |
|
|
