El PorQué De Las Cosas EL AVIÓN 5

Texto e ilustraciones: José Antonio E. García Álvarez

Contenido: – Introducción – Partes del avión (I) – Partes del avión (II) – Partes del avión (III) > Fuerzas que actúan sobre el avión – Cómo se crea la sustentación (I) – Cómo se crea la sustentación (II) – Ejes sobre los que se mueve el avión – Superficies flexibles de control – Superficies flexibles de las alas – Otros dispositivos de control situados en las alas – Superficies flexibles de la cola

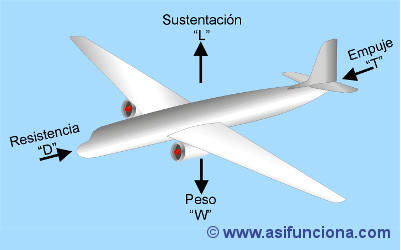

FUERZAS QUE ACTÚAN SOBRE EL AVIÓN EN VUELO Sobre un avión en vuelo actúan cuatro fuerzas fundamentales: • Levantamiento o sustentación (L)   (Lift) • Peso (W)   (Weight) • Resistencia (D)   (Drag) • Empuje (T)   (Thrust) Levantamiento   o   sustentación    (L).    Es   la   fuerza   de   ascensión que   permite   al   avión   mantenerse   en   el   aire.   El   levantamiento   o sustentación    se    crea    principalmente    en    las    alas,    la    cola    y,    en menor   cuantía,   en   el   fuselaje   o   estructura.   Para   que   el   avión   pueda volar   la   fuerza   de   sustentación   debe   igualar   a   su   peso   (L=W), contrarrestando así la fuerza de gravedad. Peso    (W).    Es   el   resultado   de   la   fuerza   de   atracción   que   ejerce   la gravedad   sobre   todos   los   cuerpos   situados   sobre   la   superficie   de la   tierra,   atrayéndolos   hacia   su   centro.   La   fuerza   de   gravedad   se opone   al   levantamiento   o   sustentación   en   el   avión,   tanto   en   tierra como durante el vuelo. Fuerza   de   empuje   o   tracción    (T).    La   proporciona   el   motor   (o motores)   del   avión   por   medio   de   la   hélice   o   por   reacción   a   chorro. La   fuerza   de   empuje   permite   al   avión   moverse   a   través   de   la   masa de   aire   y   es   opuesta   a   la   fuerza   de   resistencia.   Para   que   el   avión pueda   mantenerse   en   vuelo   la   fuerza   de   empuje   debe   igualar   a   la fuerza de resistencia que se opone a su movimiento (T=D). Resistencia    (D).    Es   la   fuerza   que   se   opone   al   movimiento   de   los objetos   sumergidos   en   un   fluido.   Desde   el   punto   de   vista   físico, tanto   el   agua   como   los   gases   se   consideran   fluidos.   De   manera que   el   aire,   al   ser   un   gas,   se   considera   también   un   fluido.   La resistencia   aerodinámica,   que   se   opone   al   desplazamiento   de   los objetos   cuando   se   desplazan   a   través   de   los   fluidos,   la   produce   la fricción    y    depende,    en    mayor    o    menor    grado,    de    la    forma    y rugosidad    que    posea    la    superficie    del    objeto,    así    como    de    la densidad que posea el propio fluido.
